旋片真空泵工作原理與定片真空泵的對比

油封機械真空泵是常用的真空泵，顧名思義：用油來保持密封的機械真空泵，可分為定片式、旋片式、滑閥式、余擺線式等。今天主要介紹旋片真空泵工作原理與定片真空泵的對比。

定片真空泵和旋片式真空泵在真空系統的應用中極其廣泛，他們在真空系統中常用來系統的前級泵配置。我們先了解下真空系統對前級真空泵的要求。

前級真空泵是用于把1大氣壓的氣體抽除至較低的壓強一種真空設備。例如能將某一規定容器內的氣體壓強從大氣壓(760托)抽至10-3托左右。在壓力為1托左右時抽氣速率與它的最高抽氣速率尚可比擬，即不致降落得太多。當然從另一個方面來講，轉動真空泵利用泵浦轉子對特定的空間進行分割，同時不斷膨脹以獲得低壓的設備，當中定片真空泵與旋片式真空泵在真空系統前級泵上應用最為廣泛。

定片真空泵的工作原理：

定片式轉動泵的原理是：在一個圓筒形定子內有一個偏心裝置的圓柱作為轉子，用彈簧控制的單根滑板使定子內部空間分離為A, B兩部分。在箱子以定子的中心為心軸而沿著箭頭指示的方向旋轉時，空間A的體積不斷擴大、壓強降低而使外界氣體從進口c抽入;空間B的體積不斷縮小，而使B內的氣體壓力增大通過活閥而從出口D逸出。

為了要使泵的極限真空(即在泵工作了足夠時間后能達的最低壓強，位時泵的抽氣速率實際上等于零更高，通常使用兩個這樣的定子一轉子組串聯，以一組的出口作為另一組的進口，用同一只電動機拖動，稱為雙級轉動泵。全部泵體則浸沒在油內，以達到密封和潤滑的目的。這種泵的特點是結構簡單、使用壽命較長，檢修也很容易。定片式真空泵抽速較小且有單級、雙級之分，雙級泵的極限真空可達10-1Pa。但是在體積較大時(即抽氣速率要求較大)，因為滑板難于保證密封而很少使用。

旋片真空泵工作原理

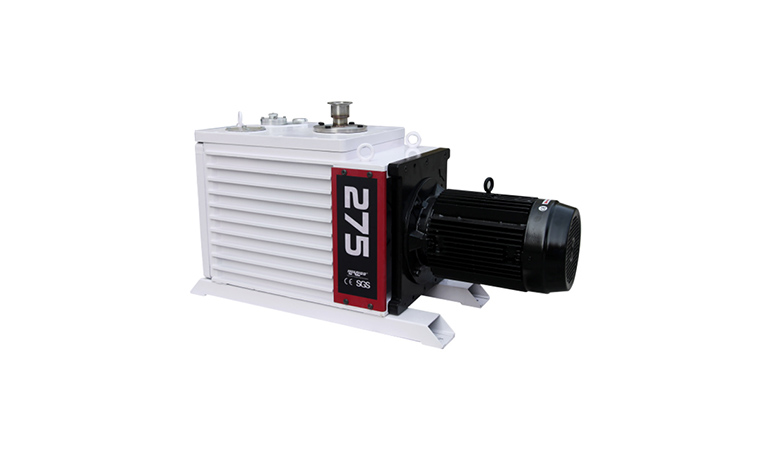

旋片式真空泵的結構和定片式真空泵的結構有著極為相似，不同在于虛擬空間的隔離以及產生做功的原理不同，例如某一特定空間隔成A, B兩部分，運用葉片與定子轉子制造一接觸點F。轉子在工作中，以其為中心，對進口和出口起到吸氣與排氣的兩種功效。當然旋片式真空泵可以通過轉子串聯的方式提高真空值，以達到工業應用領域的需求。例如常見的好凱德真空泵2RH系列是典型的雙級旋片真空泵，可以同雙轉子的原理，抽取低至0.5Pa的高真空值。
